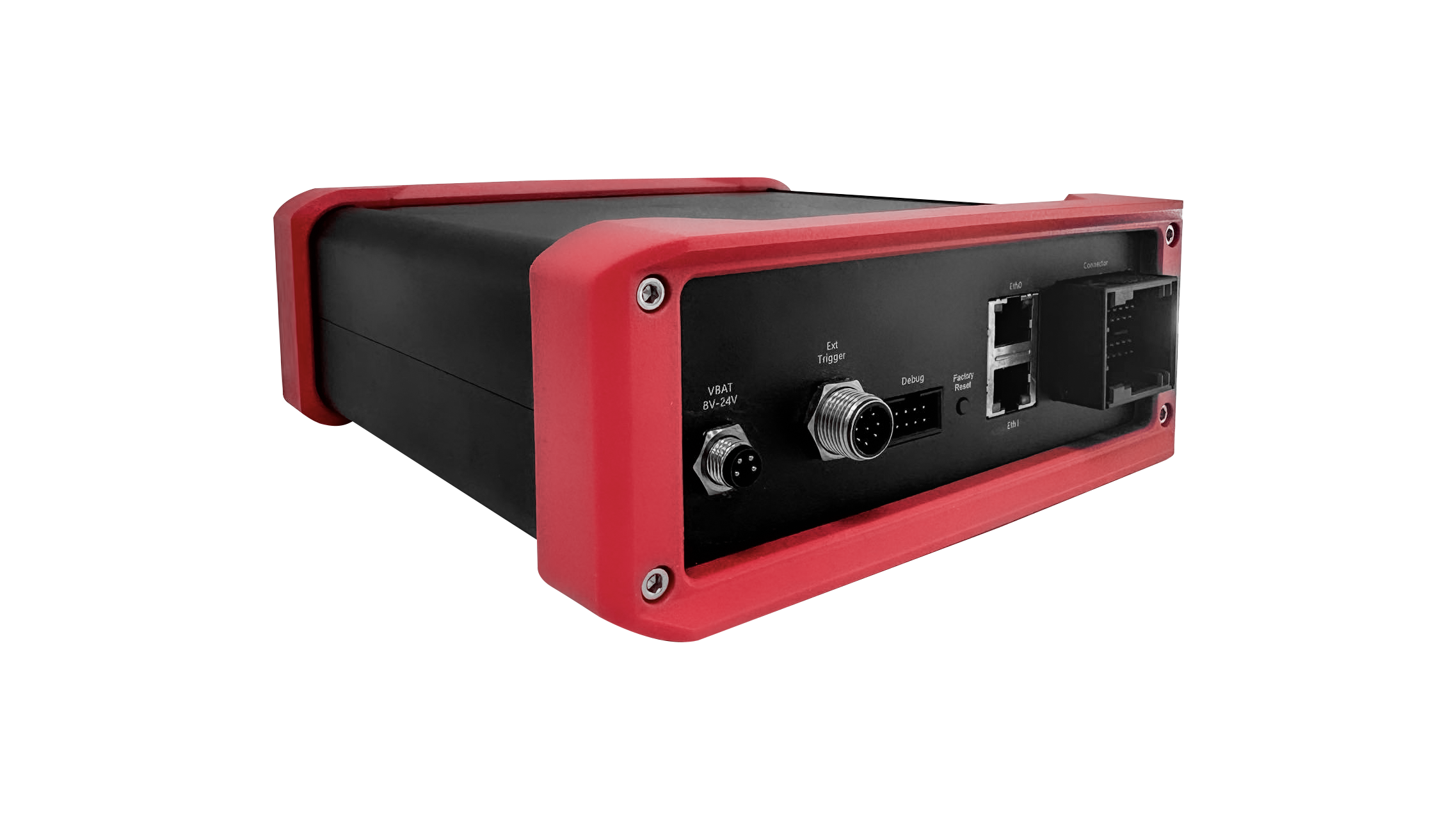

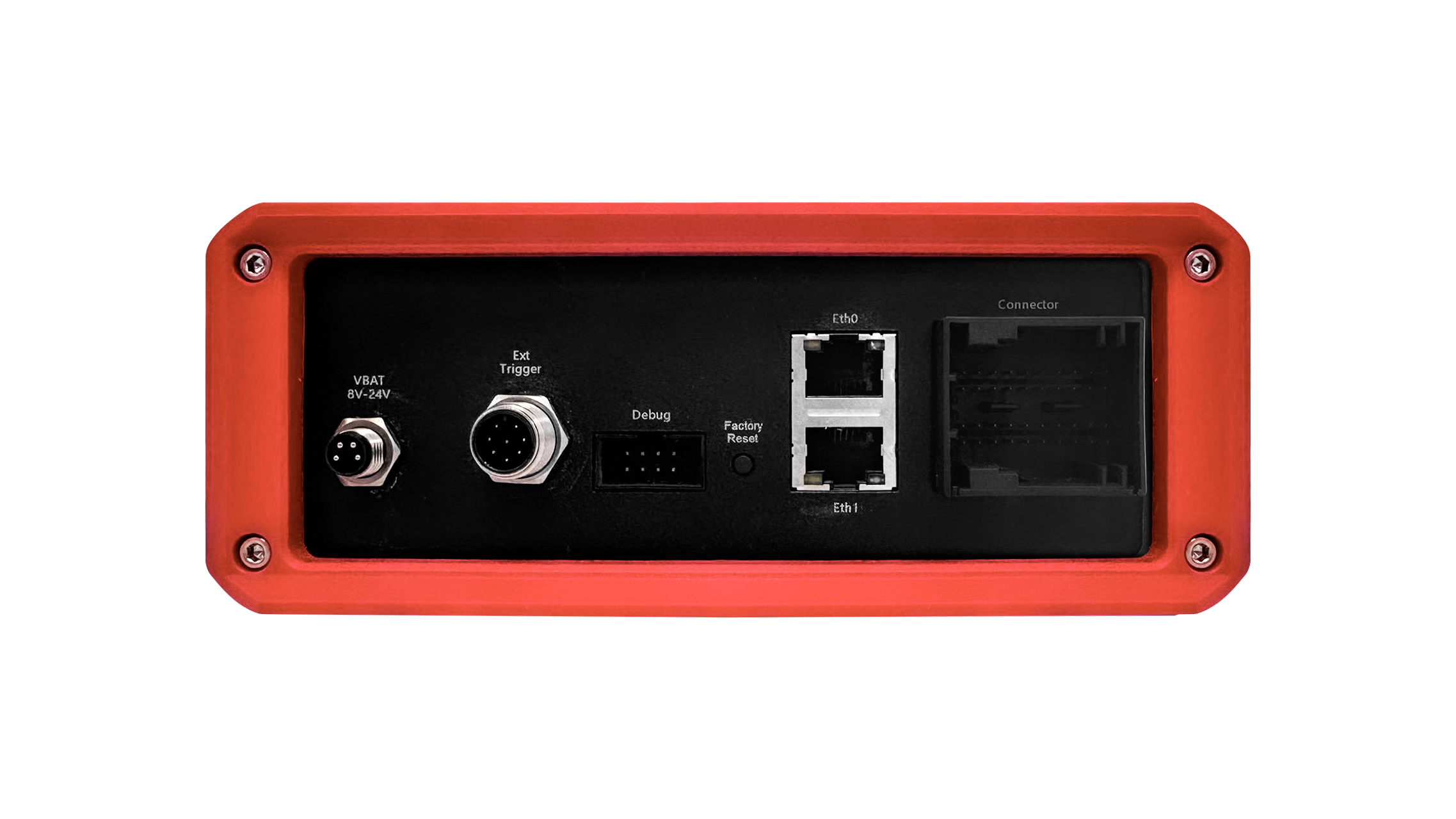

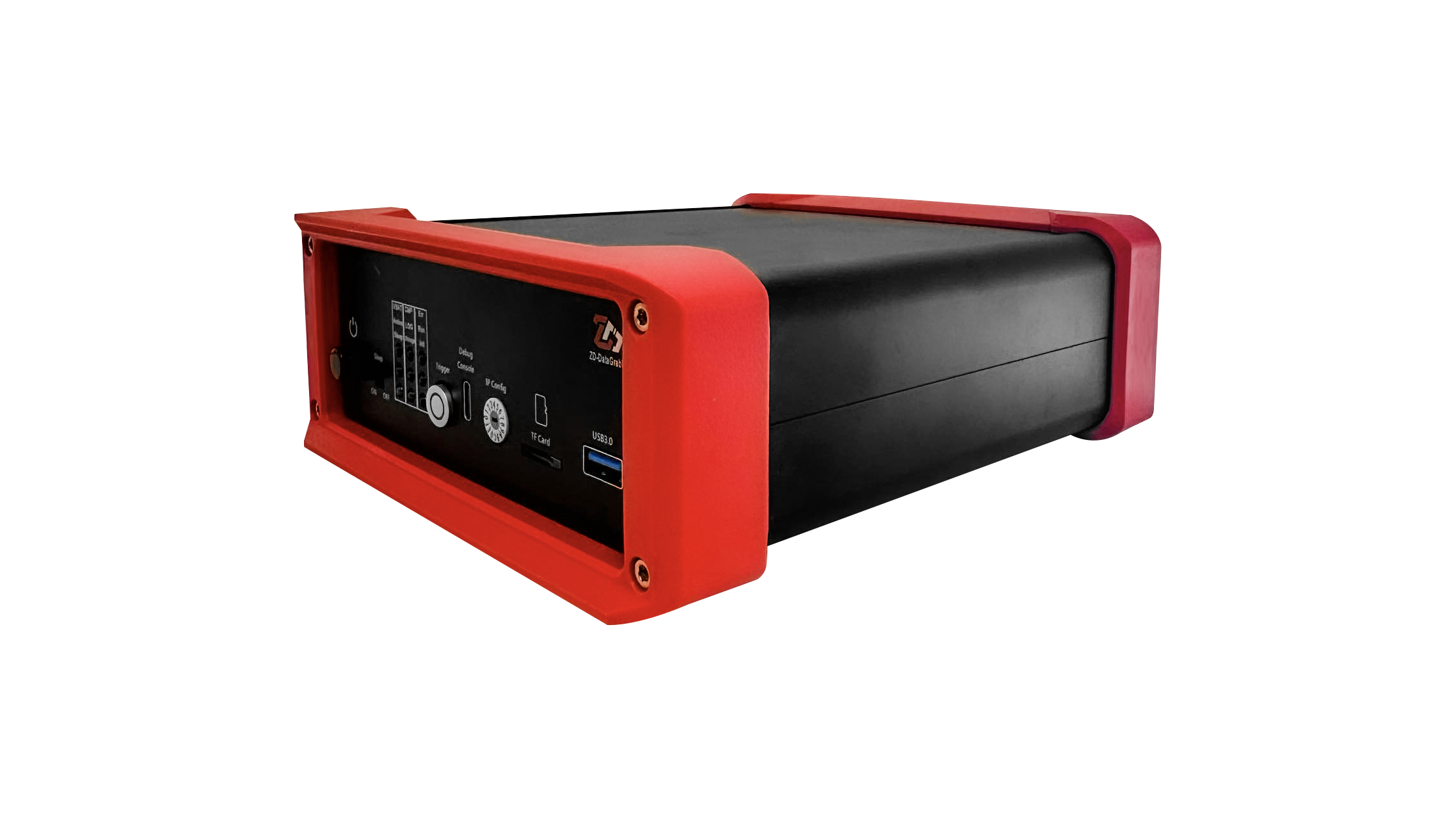

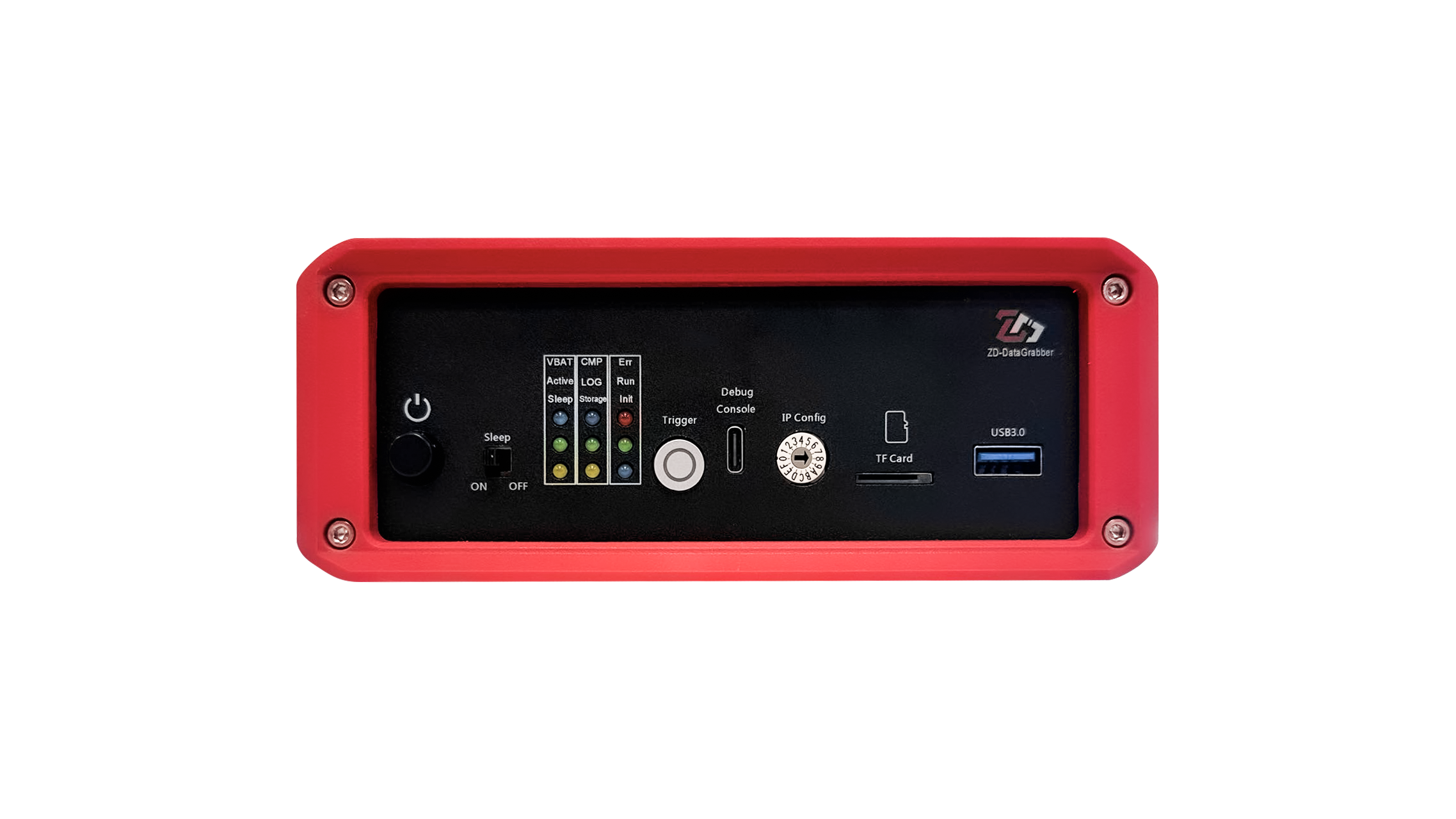

ZD-DataGrabber CAN/LIN

Der ZD-DataGrabber CAN/LIN ist für hochvolumige CAN- und LIN-Sub-Bus-Systeme unter Domain-Control-Architekturen konzipiert. Er kann als eigenständiges Aufzeichnungsgerät arbeiten oder CAN/LIN-Busse über die eingebaute M.2 NVME aufzeichnen. Durch die Verwendung des branchenführenden CMP-Standards kann er auch Geräte für die ZD-Datalogger3-Serie oder andere Host-Computer von Drittanbietern erweitern und Busdaten mit präzisen Zeitstempeln liefern. Das Produkt unterstützt das gPTP-Zeitsynchronisationsprotokoll und gewährleistet die Zeitkonsistenz zwischen verschiedenen Geräten in heterogenen Bussystemen.
Technical Document Get In Touch With Us

Vorteile

Praktischer, kompakter, eigenständiger Datenlogger.

－ Dient als Erweiterungsmodul zum Hauptdatenlogger.

－ Erweitert die Anzahl der CAN/CAN FD, LIN Busse für den Hauptdatenlogger.

Flexibles Umschalten der Betriebsart.
Kann als eigenständiger Datenlogger oder als Erweiterungsmodul für den Hauptdatenlogger betrieben werden.
gPTP-Zeitsynchronisationsdienst.
Als gPTP-Slave kann er die Zeit mit dem Hauptgerät synchronisieren, um die Zeitkonsistenz bei Aufzeichnungen von mehreren heterogenen Geräten zu gewährleisten.
ASAM CMP Datenformat.
Bietet plattformübergreifende Kompatibilität mit anderen Produkten.
M.2 interner Speicher.
Hohe Übertragungsrate, geringer Stromverbrauch, kompaktes Speichergerät.

Anwendungsgebiete

DataGrabber kann als eigenständiger Datenlogger für die hochgenaue Aufzeichnung von mehreren CAN/CAN FD- und LIN-Bussen eingesetzt werden.

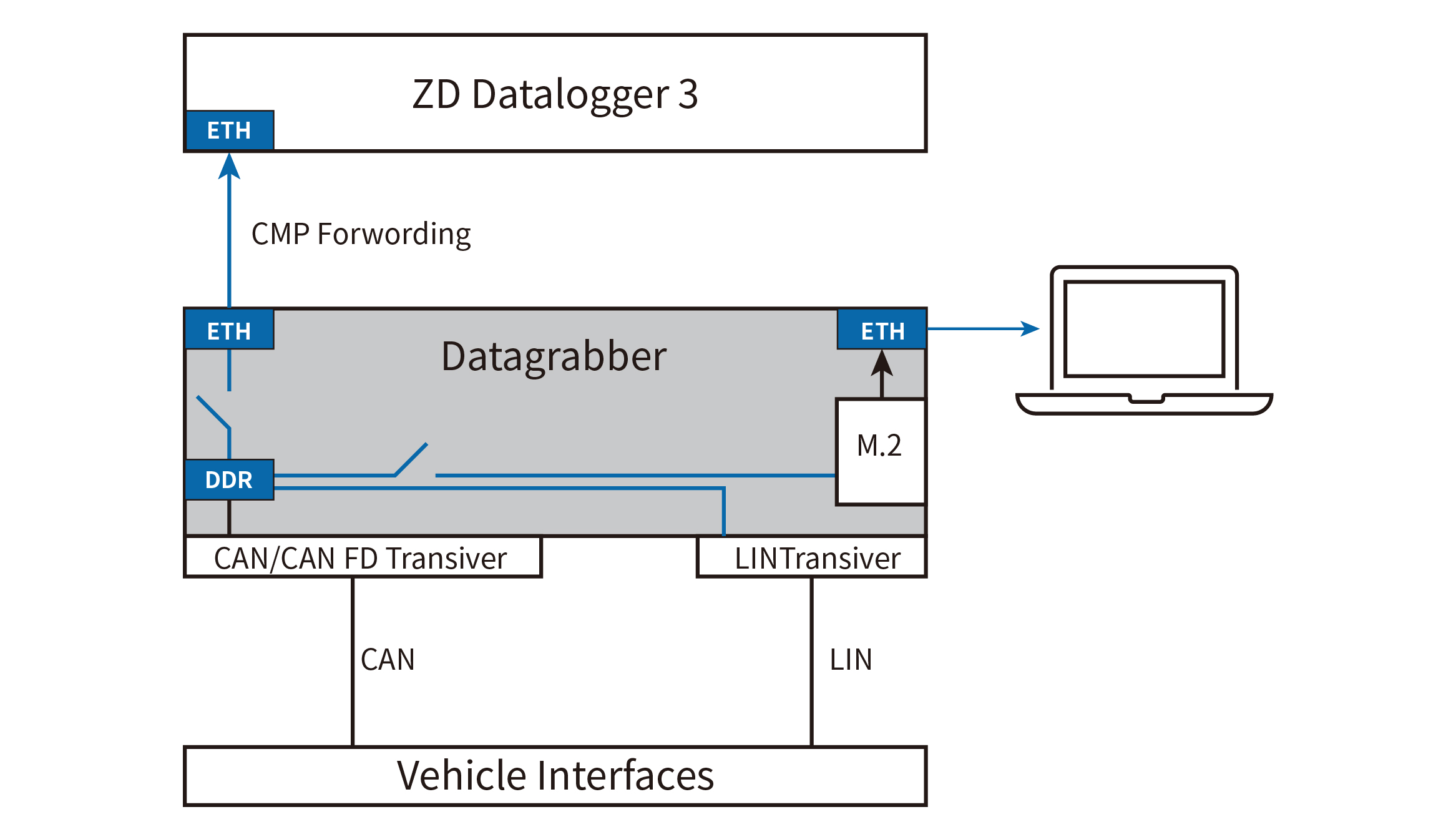

DataGrabber kann als Erweiterungsmodul für den Master-Datenlogger dienen, um CAN/CAN FD- und LIN-Busse zu erweitern. Bei Verwendung des CMP-Protokolls verwenden Master- und Slave-Geräte dieselbe Zeitquelle, um die Konsistenz der aufgezeichneten Datenzeiten zu gewährleisten.

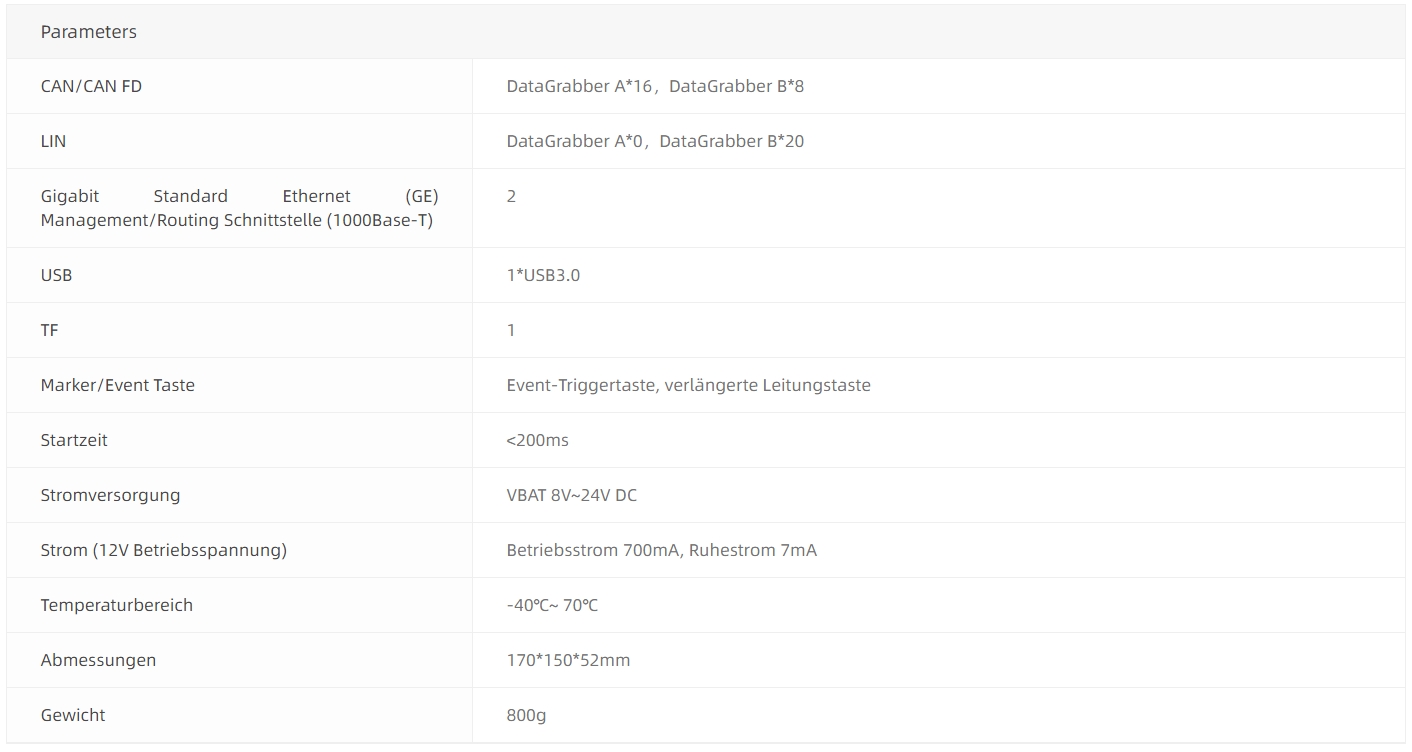

Spezifikationen
