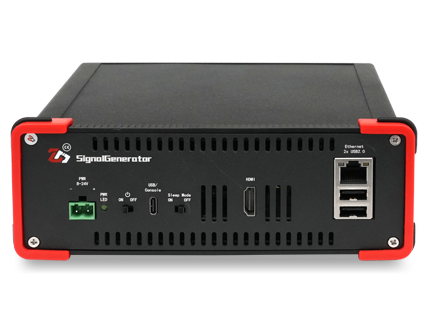

ZD SignalGenerator Series

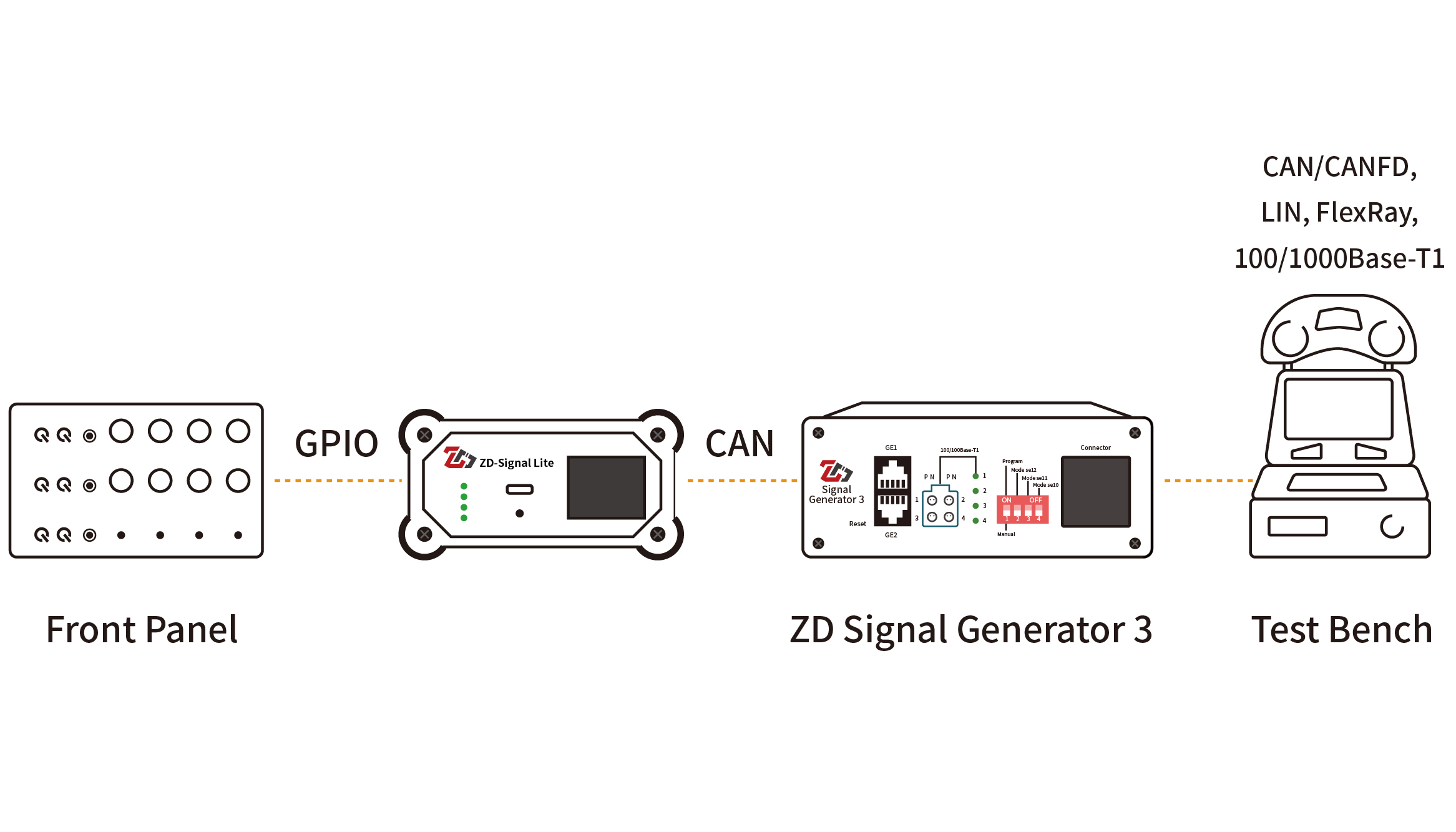

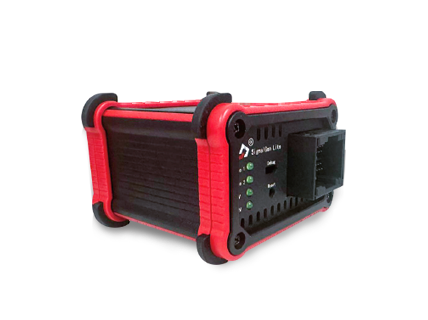

ZD SignalGenerator 3 ist ein spezialisierter Umgebungsbus-Signalgenerator, der für die Bedürfnisse der Automobilindustrie entwickelt wurde. Die Hardware unterstützt mehrere Standard-Automobilbussysteme, einschließlich CAN/CAN FD, LIN, Ethernet und FlexRay. Durch maßgeschneiderte Verfahren simuliert er Hintergrundsignale und erfüllt so alle Anforderungen des zu testenden Steuergeräts auf Prüfständen. In Verbindung mit SignalGen Lite erleichtert der ZD SignalGenerator 3 die Prüfprozesse und macht zusätzliche Computer und komplexe Client-Software überflüssig. Die einfache Steuerung und Überwachung der Signale, wie die Anpassung des Geschwindigkeitssignals oder die Aktivierung des Zündsignals, kann manuell über die vielseitigen GPIO-Schnittstellen von SignalGen Lite, wie Tasten, Knöpfe und LEDs, durchgeführt werden. Ebenso kann SignalGen Lite als eigenständiger CAN-Signalgenerator eingesetzt werden.

Funktionen

Vielseitige Fahrzeugbus-Schnittstellen
Signalsimulation und Bypassing kompatibel für CAN/CAN FD, Ethernet, LIN, FlexRay und allen gängigen Automobilbussystemen
Keine zusätzlichen Computer oder komplexe Client-Software mehr erforderlich

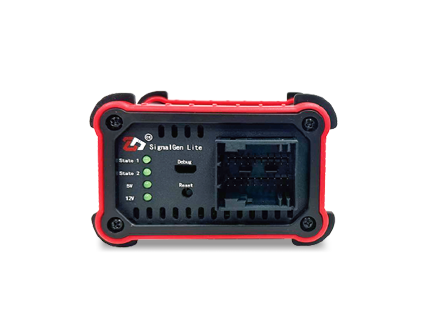

Manueller Signalsteuerung über Tasten und Knöpfe und Signalstatusüberwachung über LED-Leuchten möglich
Einfache und bequeme Upgrade-Lösung mit flexiblen und schnellen Reaktionsmodi
Einfache Anpassung an Steuergeräte- oder Architektur-Upgrades während der gesamten Entwicklungsphase.
Für verschiedene Szenario-Anforderungen anwendbar
Kann mit weiteren ZD Produkten wie SafeLink CAN/ETH oder Datenlogger kombiniert werden

Anwendungsbereich

Bench Flashing: Bietet, als stabiles und unverzichtbares Hintergrundsignal, die erforderliche Unterstützung für Steuergeräte- und Navigations-Upgrades.
Prüfstand Tests: Durchführung erforderlicher Bussimulationen als Simulationsknoten für verschiedene Steuergeräte.
Vehicle Application Testing: Ermöglicht die Simulation von Autotüren, Schlössern, Lichtern und Geschwindigkeiten sendet diese an das Gateway für das Mobile Application Testing.
OTA/ORU-Test: Simulation verschiedener Bedingungen für OTA/ORU auf dem Gateway und Erzeugung von OTA/ORU-Upgrades für die entsprechenden Tests.
Demonstrationsprojekte: Ausführung verschiedene Demonstrationsszenarien durch Bus-Simulation und Signal-Bypassing.

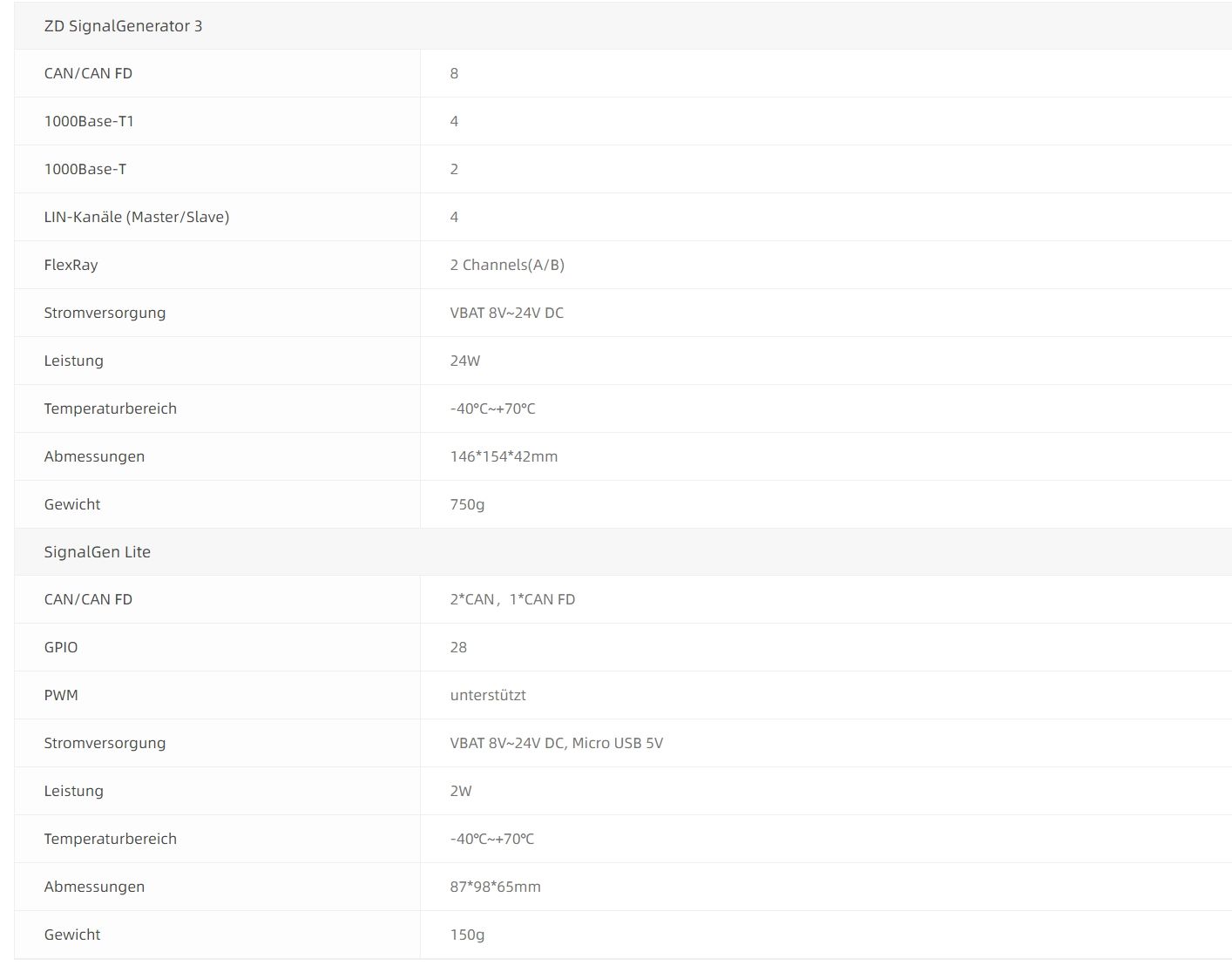

Spezifikationen
