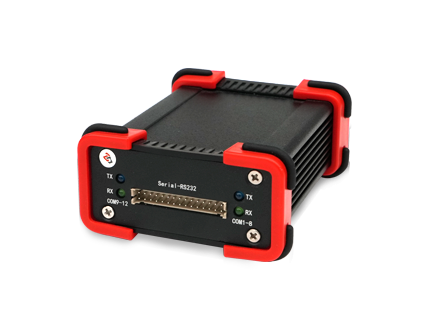

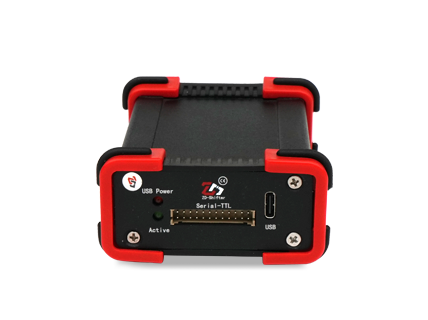

ZD-Shifter SU Series

Der Bedarf an Pegelwandlern ist in vielen elektronischen Systemen weit verbreitet. Im Automobilbereich gibt es jedoch nur wenige Produkte, die die Anforderungen an eine bidirektionale Wandlung von TTL- und RS-Signalen erfüllen können. Die ZD-Shifter SU Serie, eine Eigenentwicklung von ZD, unterstützt die bidirektionale Signalpegelumsetzung für bis zu 8 TTL- und 12 RS-Kanäle und stellt die Verbindung der TTL-Bordkommunikation mit Testcomputern im Fahrzeug sicher
Technical Document Get In Touch With Us

Vorteile

Anschluss an Geräte über die USB-Schnittstelle des Computers, Durchführung einer mehrkanaligen TTL- und RS-Pegelumsetzung während der Überwachung der bidirektionalen Datenkommunikation.
• Spezifikationen für den TTL-Pegel in Übereinstimmung mit dem Industriestandard: 1,8V/2,5V/3,3V/5V
Integrierte LED-Anzeigen für intuitive Statusanzeige
5V USB-Desktop-Stromversorgung und direkte 12V-Stromversorgung für Kfz-Anwendungen
Automatisches Einschlafen und Aufwachen durch Kommunikationsüberwachung zur Vermeidung von Stromversorgungsproblemen
Kompatibel zu Windows und Linux Betriebssystemen
Verschiedene Schnittstellenausführungen, unterstützt bis zu 8 TTL-Kanäle und 8 serielle RS232-Schnittstellen für bidirektionale Signalübertragung
Port-Erkennungstool zur einfachen Anzeige der Port-Zuordnung

Anwendungsgebiete

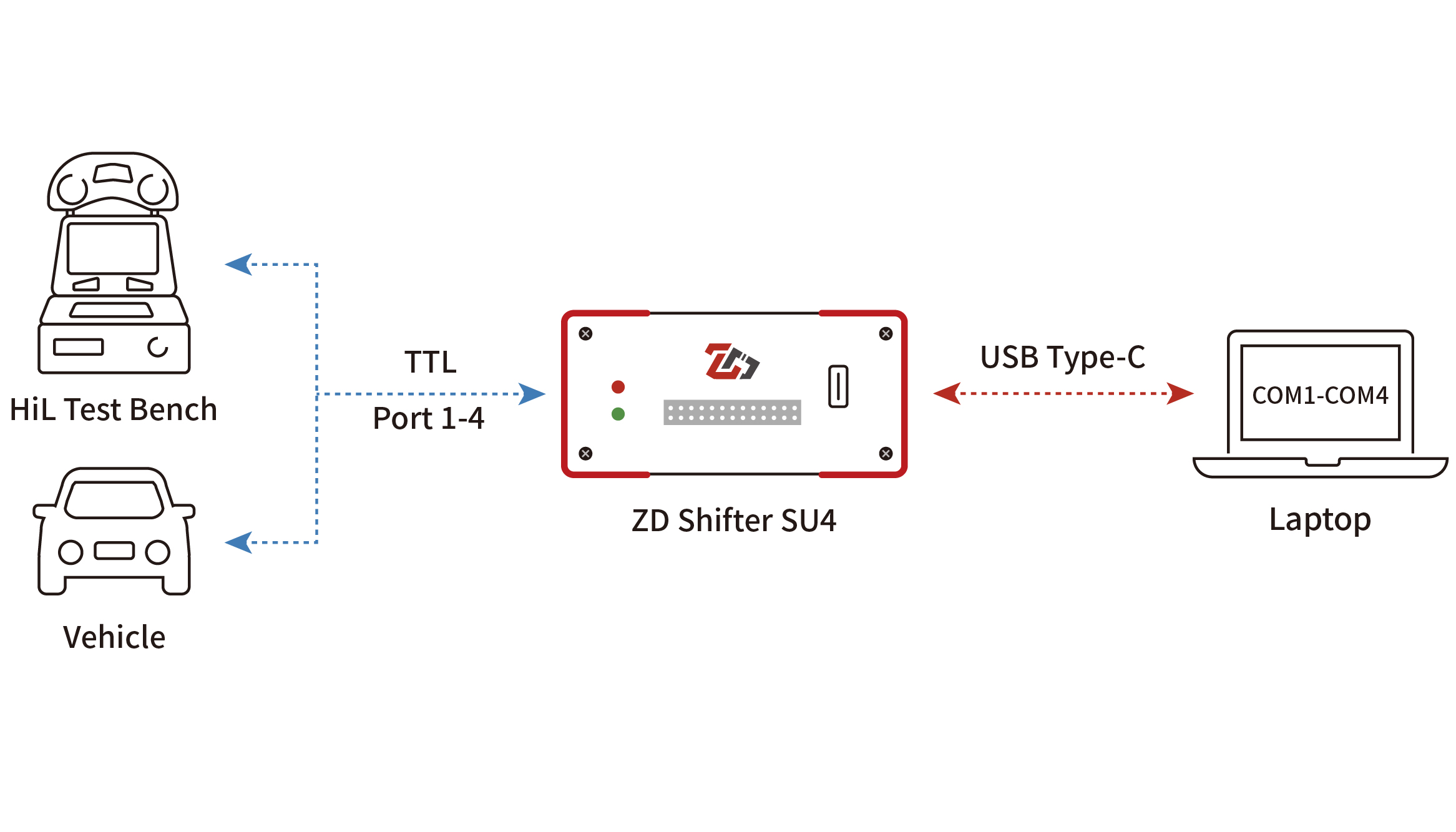

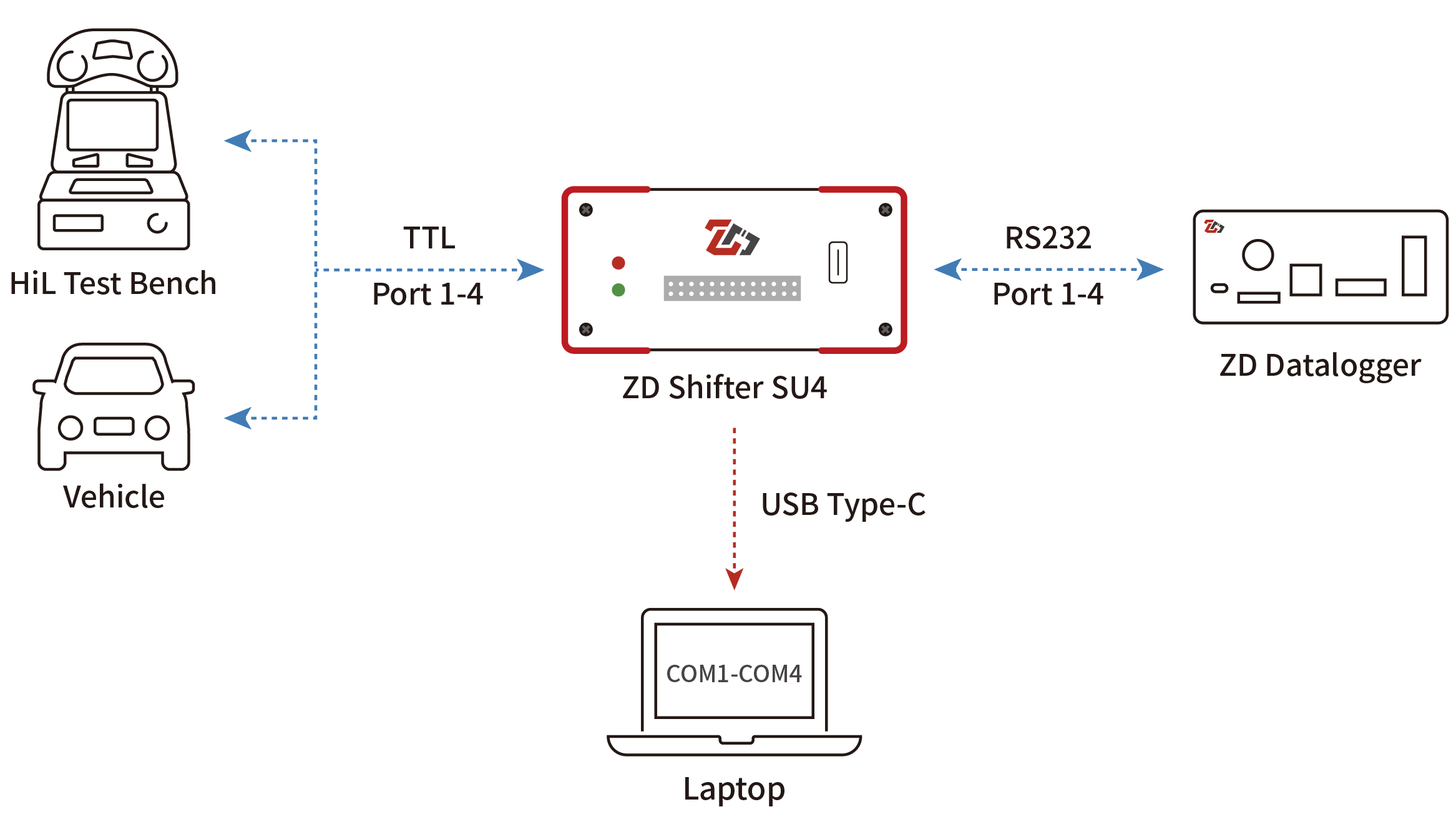

ZD-Shifter SU4
Pegelumsetzung und Online-Kommunikationsüberwachung
Geeignet für bidirektionale Signalübertragung zwischen bis zu 4 TTL- und 4 RS-Ports, kann auch bidirektionale Kommunikationssignale an einen USB-Port weiterleiten. Der blaue Teil des Diagramms zeigt die bidirektionale Signalübertragung zwischen TTL- und RS-Ports, während gleichzeitig der Inhalt der seriellen Echtzeitkommunikation zwischen dem Fahrzeugterminal und dem Datenrekorder über eine USB Typ-C-Verbindung auf dem Computer des Benutzers angezeigt werden kann.
USB-Gerät für bidirektionale TTL-Kommunikation

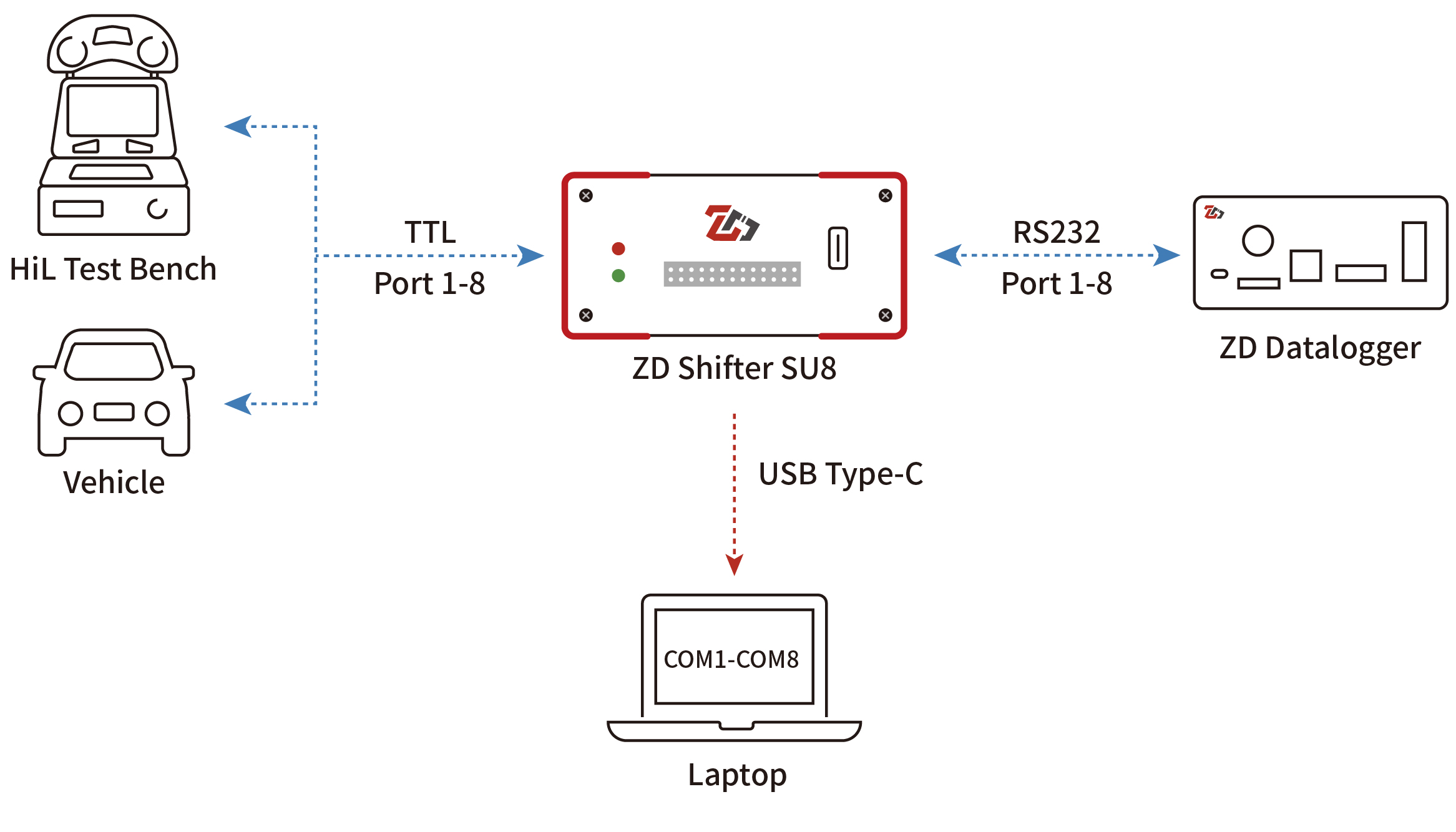

ZD-Shifter SU8
Pegelumsetzung und Online-Kommunikationsüberwachung

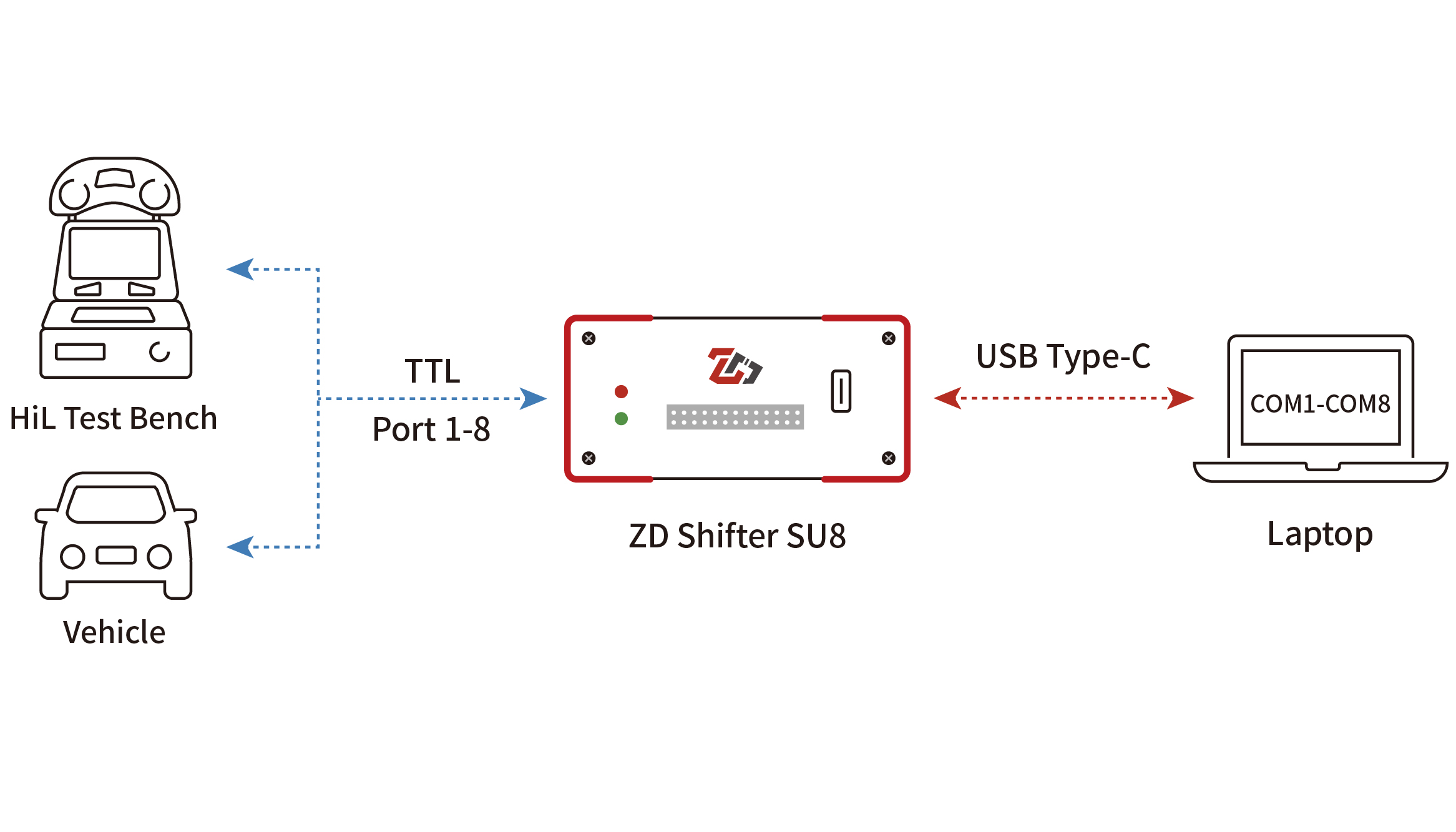

Geeignet für bidirektionale Signalübertragung zwischen bis zu 8 TTL- und 8 RS-Ports, kann auch bidirektionale Kommunikationssignale an einen USB-Port weiterleiten. Der blaue Teil des Diagramms zeigt die bidirektionale Signalübertragung zwischen TTL- und RS-Ports, während gleichzeitig der Inhalt der seriellen Echtzeitkommunikation zwischen dem Fahrzeugterminal und dem Datenrekorder über eine USB-Typ-C-Verbindung auf dem Computer des Benutzers angezeigt werden kann.
USB-Gerät für bidirektionale TTL- und RS-Kommunikation

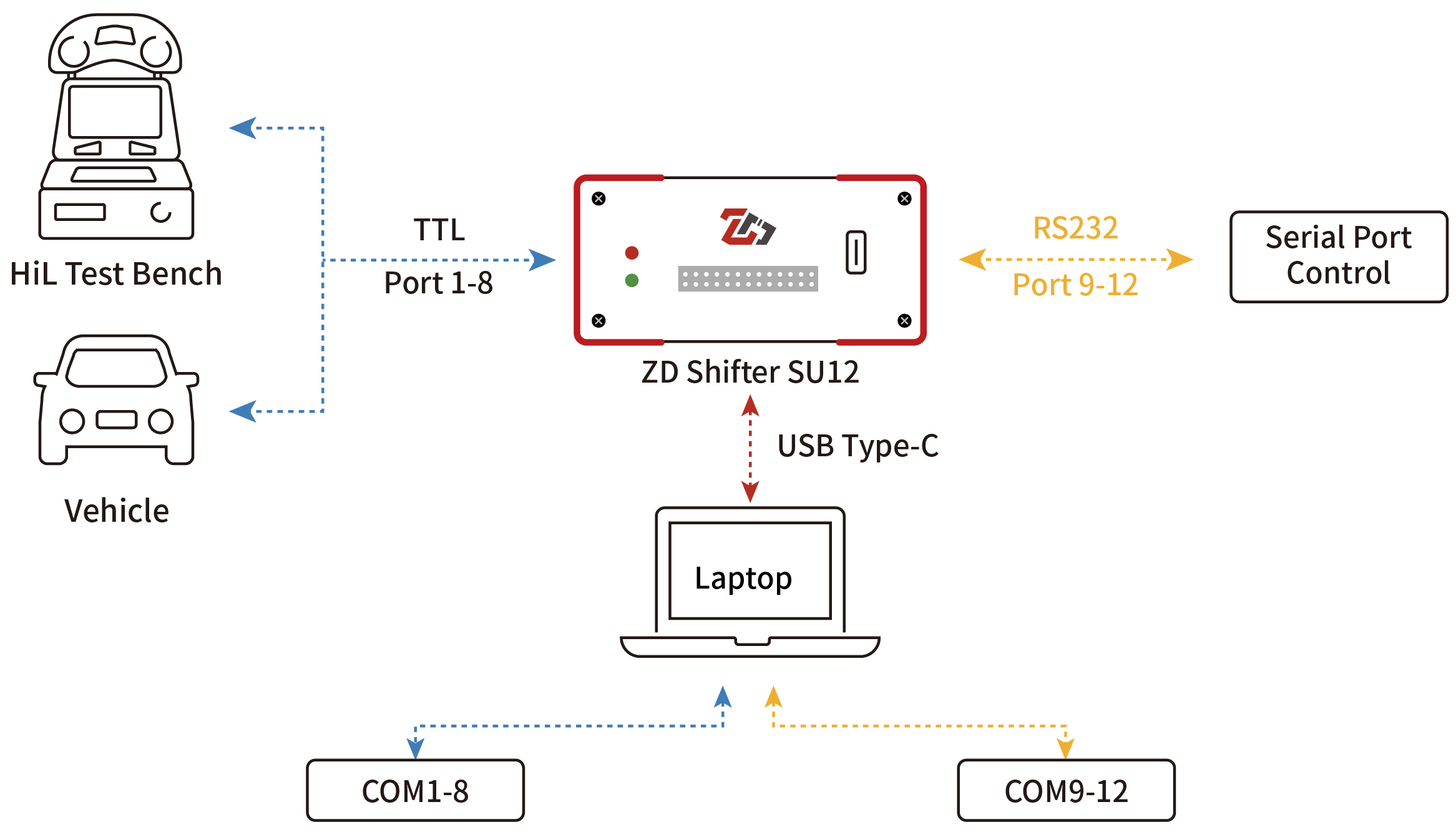

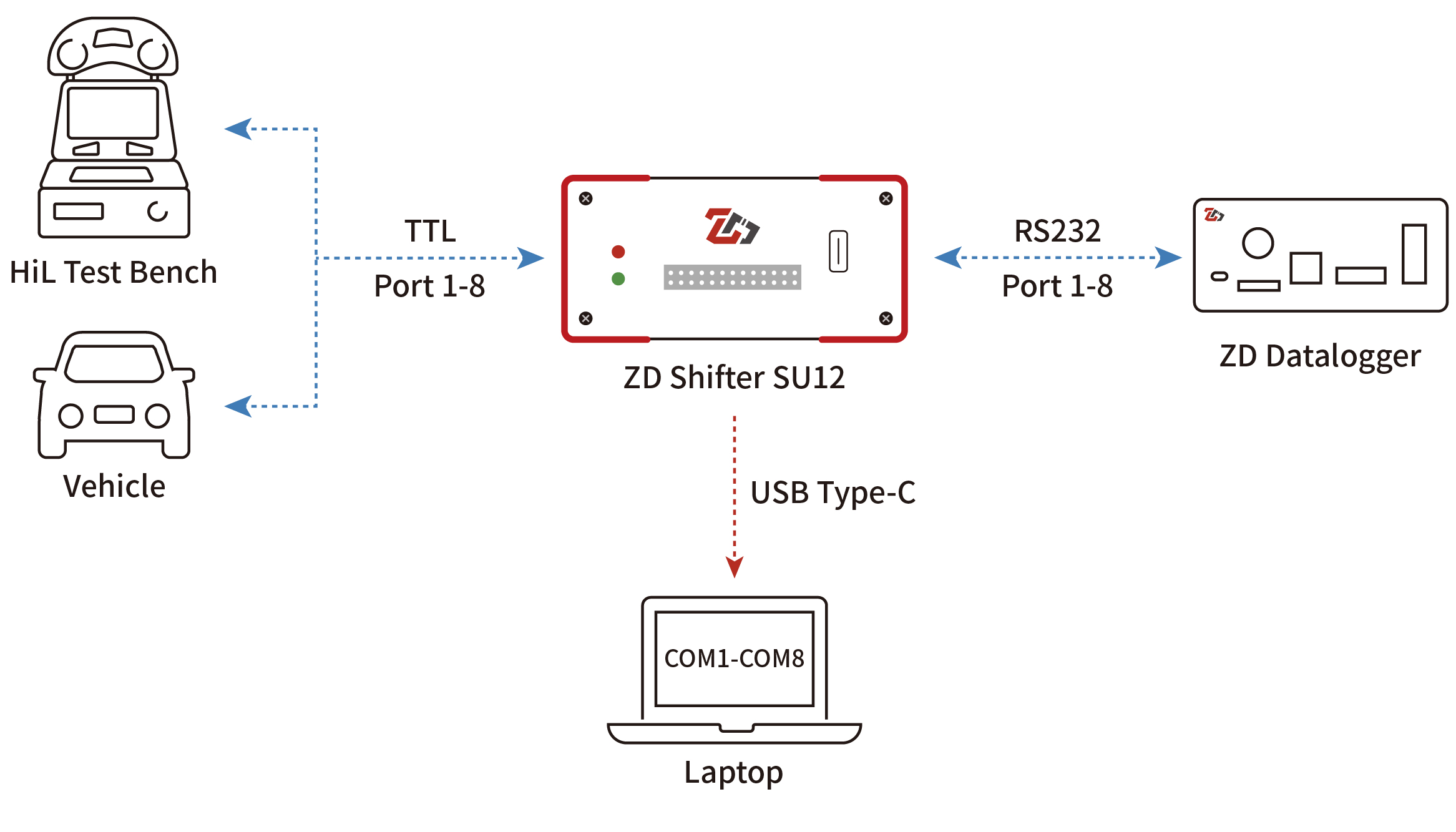

ZD-Shifter SU12
Pegelumsetzung und Online-Kommunikationsüberwachung
Geeignet für bidirektionale Signalübertragung zwischen bis zu 8 TTL- und 8 RS-Ports, kann auch bidirektionale Kommunikationssignale an einen USB-Port weiterleiten. Der blaue Teil des Diagramms zeigt die bidirektionale Signalübertragung zwischen TTL- und RS-Ports, während gleichzeitig der Inhalt der seriellen Echtzeitkommunikation zwischen dem Fahrzeugterminal und dem Datenrekorder über eine USB-Typ-C-Verbindung auf dem Computer des Benutzers angezeigt werden kann.
USB-Gerät für bidirektionale TTL- und RS-Kommunikation

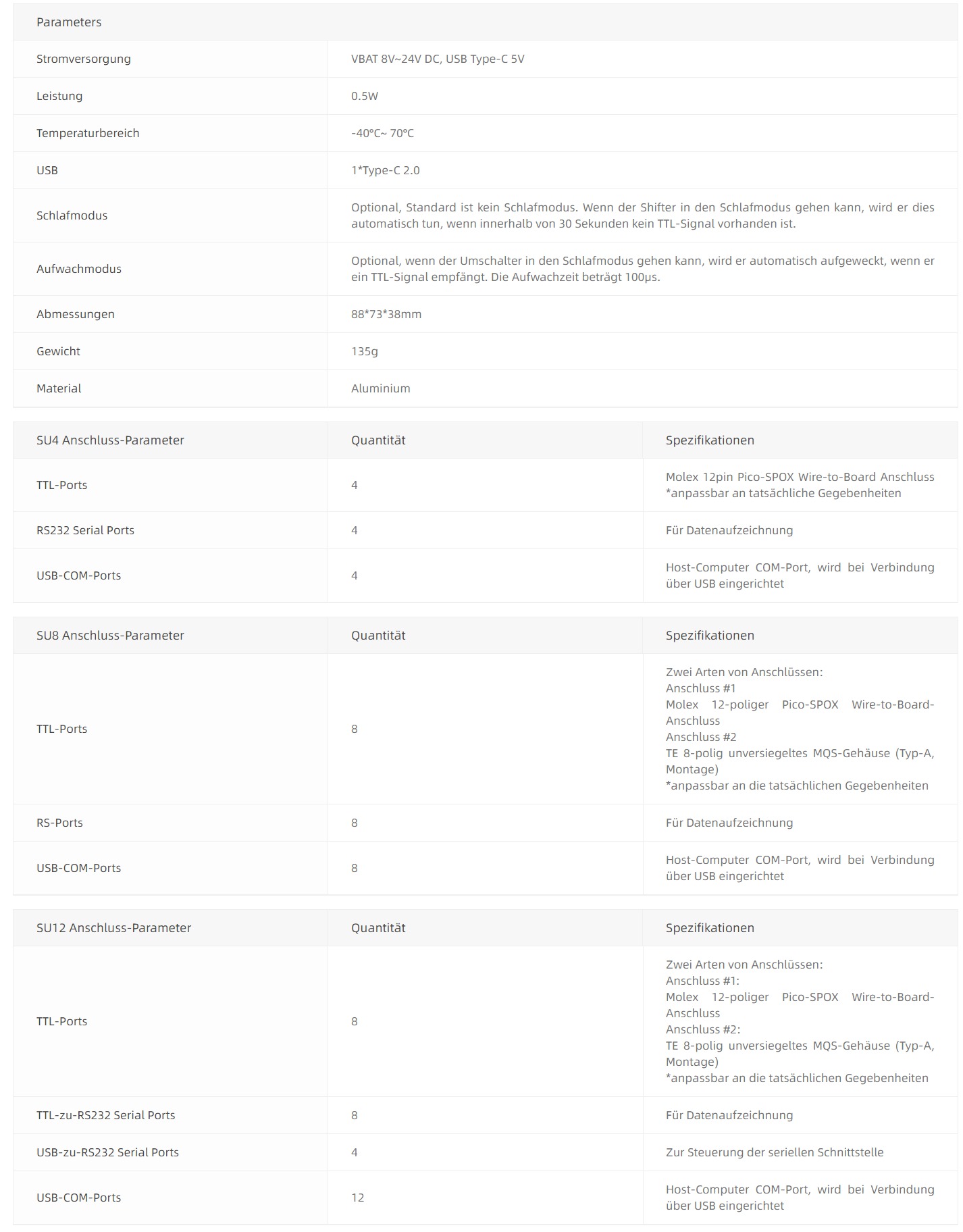

Spezifikationen
